新疆维吾尔自治区G217线农七师130团-奎屯市 （K509-K531）段公路大中修工程
应用地区：新疆维吾尔自治区、奎屯市
工 程 量：170000㎡
施工工艺：复拌型就地热再生工艺
时间：2016年
一、工程概况：
G217线农七师130团-奎屯市（K509-K531）段公路大中修工程位于奎屯境内，起点桩号K509位于农七师130团，终点桩号K531接奎屯市，路线总体走向由北向南。公路等级二级，路线全长22km，路基宽度12m，路面宽度11.5m（本项目路面处理宽度8m），设计速度80km/h。
主要工程内容为路基、路面就地热再生+加铺罩面、路面病害处理、桥梁与涵洞维修加固改造、交通安全设施等工程。
二、原路面调查情况：

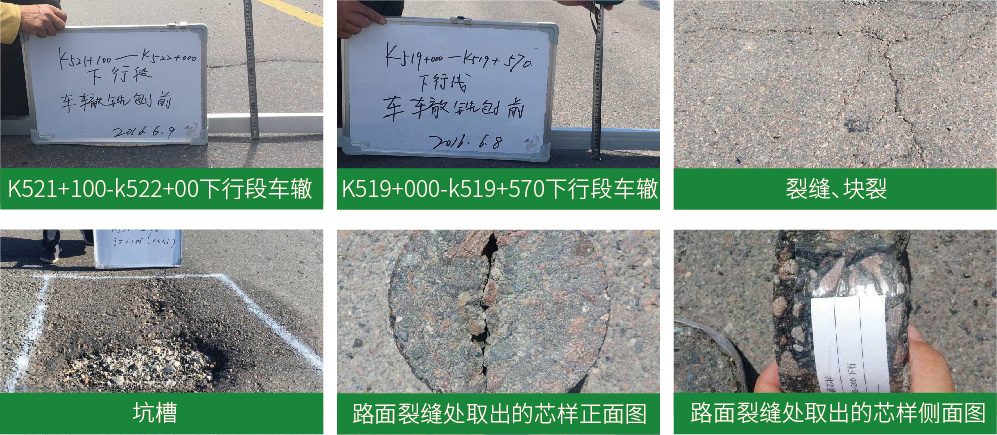

路面主要病害为车辙、横缝、纵缝、龟裂、块裂、坑槽等病害。
三、原路面沥青混合料（RAP）试验结果：
上面层AC-13芯样抽提筛分试验结果
| 筛孔尺寸（mm） |
16 |
13 |
9.5 |
4.75 |
2.36 |
1.18 |
0.6 |
0.3 |
0.15 |
0.075 |
底 |
| 筛孔通过率（%） |
100 |
89.93 |
76.91 |
53.56 |
40.12 |
32.04 |
22.30 |
15.82 |
11.13 |
7.59 |
0.18 |
| 原设计级 配范围（%） |
100 |
90-100 |
68-85 |
38-68 |
24-50 |
15-38 |
10-28 |
7-20 |
5-15 |
4-8 |
—— |
上面层AC-13沥青含量试验结果
| 取样位置 |
层位 |
实测油石比（%） |
| 原路面完好完好位置 |
上面层 |
4.40 |
回收沥青性能试验结果
| 检测项目 |
90#沥青技术标准 |
上面层回收沥青实测指标 |
试验方法 |
| 针入度（25℃100g5s）,0.1mm |
80-100 |
61.9 |
T0604 |
| 软化点（R＆B）,℃ |
≥42 |
52.8 |
T0606 |
| 延度（5cm/min,5℃） |
≥100 |
32.6 |
T0605 |
四、配合比设计 ：
沥青路面再生配合比设计采用复拌型再生，再生厚度3cm，原上面层材料为AC-13沥青混凝土，添加20%AC-13的新混合料恢复优化原路面级配。

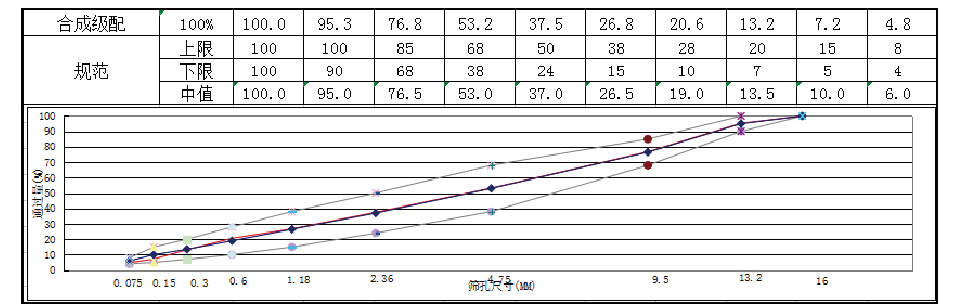

优化后的AC-13级配曲线图
添加10%再生剂后的沥青性能
| 检测项目 |
70#沥青技术标准 |
上面层回收沥青实测指标 |
试验方法 |
| 针入度（25℃，100g5s）,0.1mm |
60-80 |
71 |
T0604 |
| 软化点（R＆B）,℃ |
≥42 |
47 |
T0606 |
| 延度（5cm/min,15℃） |
≥100 |
66.8 |
T0605 |

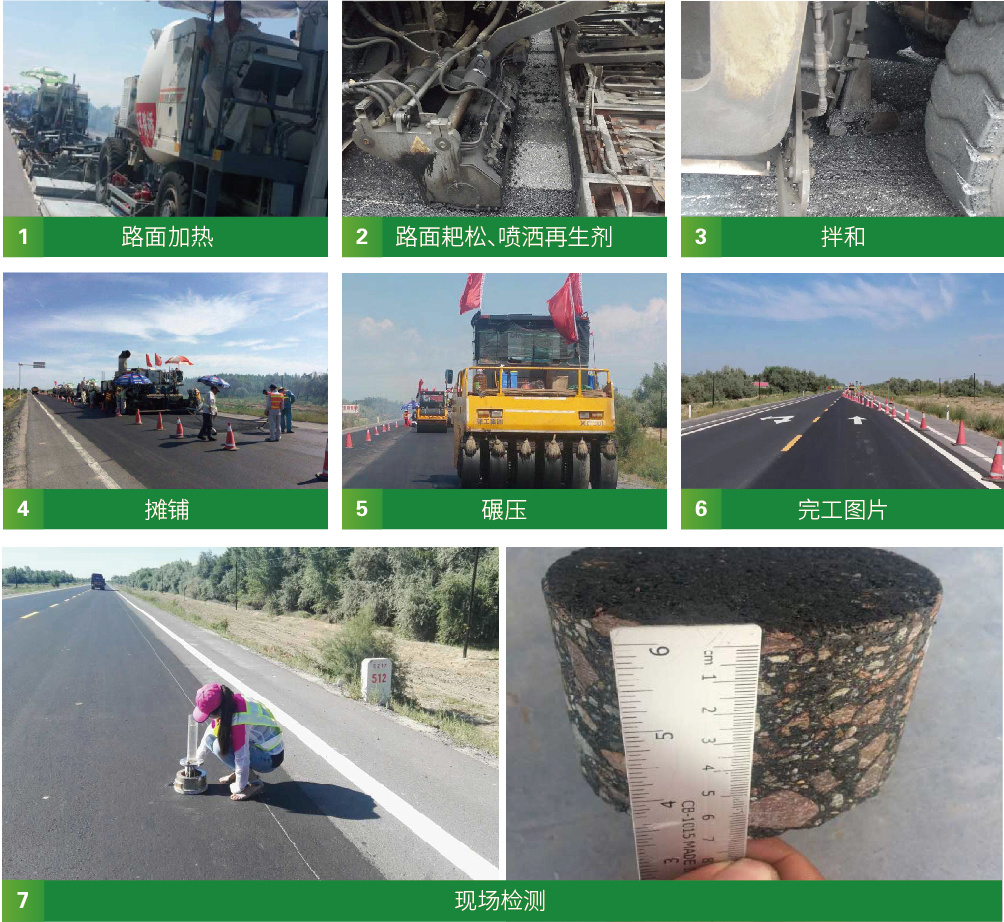

五、复拌型就地热再生现场检测 ：
复拌AC-13再生沥青混合料现场实测指标
| 检测项目 |
规定值 |
实测值 |
| 压实度 |
最大理论密度的92% |
95.3 |
| 厚度 |
3cm |
33.2 |
| 渗水系数 |
≦300ml/min |
85 |
| 车 辙 |
大于6000 |
6546 |
六、设备配置方案 ：

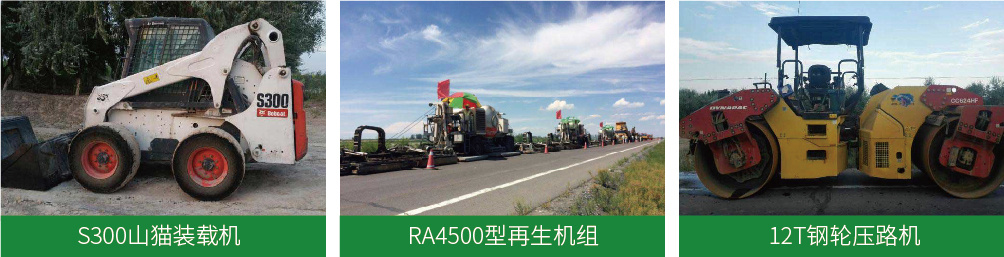

配备一套RX4500再生机组、2台双驱双振压路机和1台26吨胶轮压路机及附属机具，重视细节管理，机械设备进场及时，为确保设备正常运行，生产前做好所有机械设备的检修、调试、精度校准等工作，尤其是再生剂添加系统、新料添加系统的精度校准，以保证整个系统的平稳运行。
七、施工过程规范管理：
加强关键部位质量控制的八个关健点(1)温度控制(2)速度控制(3)工艺保障。(4)横纵缝质量控制(5)外加剂掺量控制(6)沥青混合料的质量控制(7)碾压(8)现场检测质量验证。
八、技术认可与交流：
创优规划，严把质量关，好管理实现好业绩，新疆维吾尔自治区G217线农七师130团-奎屯市 （K509-K531）段公路大中修工程质量优、进度快被新疆维吾尔自治区公路管理局、奎屯公路管理评为优质工程,并于2016年7月在G217线组织召开了“复拌型就地热再生工艺现场交流会”，从而让新疆维吾尔自治区的各级相关领导及行业专家更加充分的肯定就地热再生技术，促进全疆绿色公路再生产业的加速发展。
