2014年长春市开运街道路工厂热再生工程
开运街工厂热再生项目，沥青混合料共分两个型号为：再生AC-20、改性新料AC-16，沥青混合料确定在我集团公司石人沟、香水拌和站出料再生拌合站为辽阳3000型再生拌合站，AC-16上面层采用瑞士安迈4000型拌合站。本试验段重点为AC-20下面层，旧料与新料比例为，40:60。旧料经破碎筛分又分为大小两种破碎料，再生剂添加计量为8%，沥青含量整体为4.2%。我们对石料单质进行筛分，对破碎料进行抽提、筛分、旧沥青还原确定再生剂的掺配用量、调节最佳级配范围，并进行混合料综合力学指标设计试验,试验结果全部满足设计要求。
施工过程中我们对现场进行取样检测，主要进行级配筛分及混合料综合力学指标试验，其中下面层AC-20再生沥青混合料试验结果如下：
再生 AC-20 试验结果
| 试验项目 |
单位 |
标准要求 |
实测值 |
| 沥青含量 |
% |
—— |
4.3 |
| 空隙率 |
% |
3-5 |
4.1 |
| 矿料间隙率 |
% |
不小于13 |
12.9 |
| 沥青饱和度 |
% |
65-75 |
68.5 |
| 稳定度 |
KN |
不小于8 |
10.13 |
| 流值 |
mm |
2-4 |
3.26 |
| 动稳定度 |
% |
不小于2400 |
2560 |
| 冻融劈裂 |
% |
不小于80 |
89.9 |
| 小梁弯曲 |
με |
不小于2800 |
3561 |
| 残留稳定度 |
% |
不小于85 |
93.2 |
备注 ：新旧料比例为60:40，再生剂为旧沥青用量的8%。

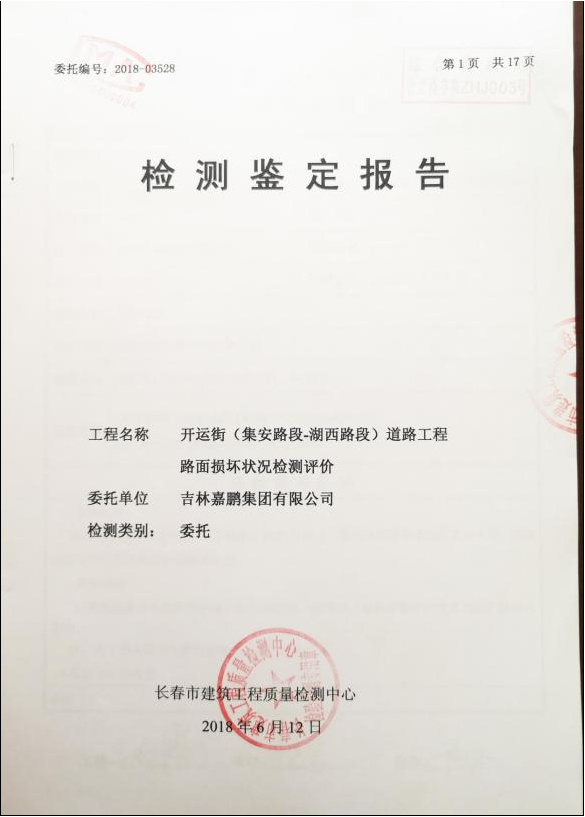

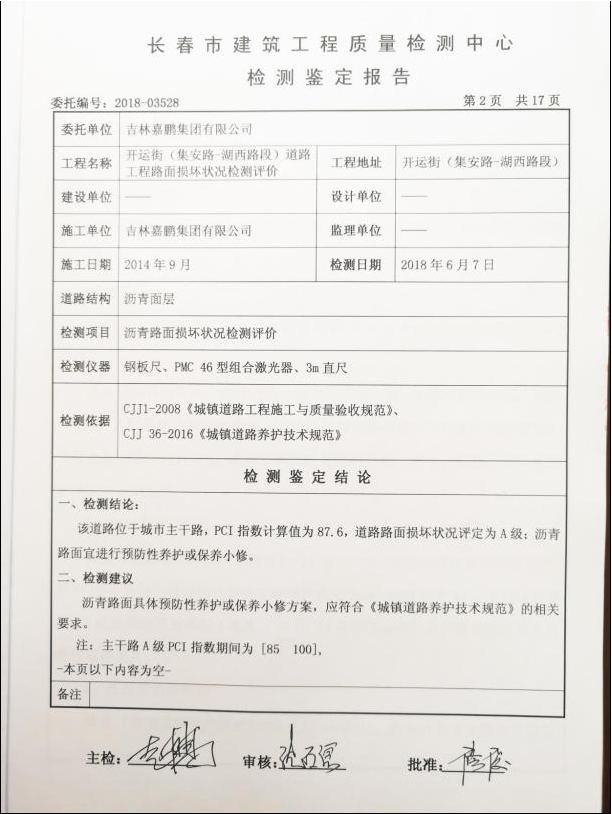

工程质量检测鉴定报告
